سنسور دور موتور چیست؟ علائم خرابی، تست و راهنمای خرید سنسور دور موتور
سنسور دور موتور چیست؟ وظیفه، علائم خرابی، تست و راهنمای خرید
سنسور دور موتور یکی از مهمترین سنسورهای خودرو و از قطعات اصلی سیستم مدیریت موتور است. این قطعه اطلاعات مربوط به سرعت چرخش و موقعیت میللنگ را به ECU یا کامپیوتر خودرو ارسال میکند. ECU با استفاده از اطلاعات سنسور دور موتور، زمان مناسب جرقهزنی و پاشش سوخت را تعیین میکند.
به همین دلیل، خرابی سنسور دور موتور میتواند مشکلاتی مانند بد روشن شدن خودرو، خاموش شدن ناگهانی، ریپ زدن و حتی روشن نشدن موتور را به همراه داشته باشد.
در این مقاله از ویرا پارت، همه چیز درباره سنسور دور موتور، نحوه عملکرد، علائم خرابی، روشهای تست، دلایل خرابی و نکات مهم هنگام خرید آن را بررسی میکنیم.
سنسور دور موتور چیست؟
سنسور دور موتور که با نام سنسور موقعیت میللنگ یا در برخی موارد Crankshaft Position Sensor (CKP) نیز شناخته میشود، وظیفه دارد موقعیت و سرعت چرخش میللنگ را تشخیص دهد.
میللنگ در هنگام کار موتور بهصورت مداوم میچرخد و ECU باید بداند میللنگ در چه موقعیتی قرار دارد و با چه سرعتی در حال چرخش است. سنسور دور موتور این اطلاعات را به ECU ارسال میکند.
ECU با استفاده از این اطلاعات میتواند زمان مناسب برای:
- جرقهزنی شمع
- پاشش سوخت
- کنترل دور موتور
- هماهنگی عملکرد موتور
را تعیین کند.
به زبان ساده، سنسور دور موتور یکی از مهمترین منابع اطلاعاتی ECU برای کنترل موتور است.
سنسور دور موتور چه کاری انجام میدهد؟
مهمترین وظیفه سنسور دور موتور، ارسال اطلاعات مربوط به موقعیت و سرعت میللنگ به ECU است.
وقتی موتور در حال چرخش است، سنسور سیگنالهایی تولید میکند و ECU با تحلیل این سیگنالها متوجه میشود که میللنگ با چه سرعتی و در چه موقعیتی قرار دارد.
اگر سیگنال سنسور دور موتور قطع یا ضعیف شود، ECU ممکن است نتواند زمان مناسب جرقه و پاشش سوخت را تشخیص دهد. به همین دلیل در صورت خرابی شدید سنسور، خودرو ممکن است استارت بخورد اما روشن نشود.

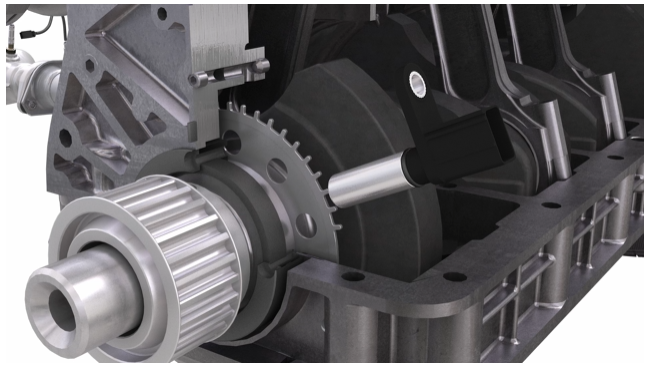

محل قرارگیری سنسور دور موتور کجاست؟
محل نصب سنسور دور موتور در خودروهای مختلف متفاوت است، اما معمولاً در نزدیکی فلایویل، چرخدنده یا قسمت انتهایی میللنگ قرار میگیرد.
برای مثال، در بسیاری از خودروهای ایرانی سنسور دور موتور در قسمت اتصال موتور و گیربکس نصب میشود.
محل دقیق نصب به مدل خودرو و طراحی موتور بستگی دارد.
انواع سنسور دور موتور
سنسورهای دور موتور از نظر ساختار و نحوه تولید سیگنال انواع مختلفی دارند. دو نوع رایج آنها عبارتاند از:
سنسور دور موتور القایی
این نوع سنسور با استفاده از تغییرات میدان مغناطیسی، سیگنال تولید میکند. سنسورهای القایی معمولاً دو سیم دارند و با تغییر سرعت چرخش، ولتاژ خروجی آنها تغییر میکند.
سنسور دور موتور اثر هال
سنسورهای اثر هال با استفاده از میدان مغناطیسی و مدار الکترونیکی داخلی، سیگنال مورد نیاز ECU را تولید میکنند.
نوع سنسور به طراحی سیستم مدیریت موتور خودرو بستگی دارد و نمیتوان یک مدل سنسور را بدون بررسی مشخصات فنی روی تمام خودروها نصب کرد.
علائم خرابی سنسور دور موتور چیست؟
خرابی سنسور دور موتور میتواند علائم مختلفی ایجاد کند. مهمترین نشانهها عبارتاند از:
1. خودرو روشن نمیشود
یکی از شناختهشدهترین علائم خرابی سنسور دور موتور، روشن نشدن خودرو است. ممکن است استارت موتور بهخوبی انجام شود اما موتور روشن نشود.
البته روشن نشدن خودرو همیشه به معنی خرابی سنسور دور موتور نیست و باید سیستم جرقه، سوخترسانی و سایر قطعات نیز بررسی شوند.
2. خاموش شدن ناگهانی خودرو
اگر سنسور دور موتور در هنگام کار موتور سیگنال خود را از دست بدهد، ممکن است ECU کنترل جرقه و پاشش سوخت را مختل کند و موتور ناگهان خاموش شود.
3. بد روشن شدن خودرو
ضعف یا اختلال در سیگنال سنسور میتواند باعث شود موتور دیر روشن شود یا برای روشن شدن به استارت بیشتری نیاز داشته باشد.
4. ریپ زدن و بد کار کردن موتور
اختلال در سیگنال سنسور دور موتور ممکن است باعث ناهماهنگی در جرقهزنی و پاشش سوخت شود و در نتیجه موتور دچار ریپ یا لرزش شود.
5. روشن شدن چراغ چک
در صورت تشخیص سیگنال غیرعادی توسط ECU، ممکن است چراغ چک موتور روشن شود و خطای مرتبط با سنسور دور موتور در حافظه ECU ثبت شود.
6. خاموش شدن خودرو پس از گرم شدن
یکی از حالتهای رایج خرابی سنسور دور موتور این است که خودرو در حالت سرد بهخوبی کار میکند اما پس از گرم شدن موتور خاموش میشود.
در برخی موارد پس از سرد شدن مجدد موتور، خودرو دوباره روشن میشود.
علت خرابی سنسور دور موتور چیست؟
عوامل مختلفی میتوانند باعث خرابی سنسور دور موتور شوند:
- گرمای زیاد موتور
- فرسودگی قطعه
- نفوذ روغن و آلودگی
- رطوبت
- آسیب دیدن سیم یا سوکت
- ضربه خوردن سنسور
- خرابی اتصالات برق
- فاصله نامناسب سنسور با چرخ دنده یا فلایویل
- استفاده از قطعه بیکیفیت
گاهی خود سنسور سالم است اما سیمکشی یا سوکت آن مشکل دارد و باعث قطع شدن سیگنال میشود.
چگونه سنسور دور موتور را تست کنیم؟
تست سنسور دور موتور بسته به نوع آن متفاوت است. برای تشخیص دقیق معمولاً از روشهای زیر استفاده میشود:
تست با دستگاه دیاگ
یکی از روشهای مناسب برای بررسی عملکرد سنسور، استفاده از دستگاه دیاگ است. در صورت وجود خطا، کد خطا میتواند مسیر عیبیابی را مشخص کند.
البته ثبت خطای سنسور دور موتور بهتنهایی همیشه به معنی خراب بودن خود سنسور نیست و سیمکشی، سوکت و سایر بخشهای مرتبط نیز باید بررسی شوند.
بررسی سیم و سوکت
سوکت سنسور باید از نظر:
- شکستگی
- سولفاته شدن
- شل شدن پایهها
- قطعی سیم
- آسیب دیدن روکش
بررسی شود.
بررسی سیگنال سنسور
در تعمیرگاه میتوان با تجهیزات مناسب سیگنال خروجی سنسور را بررسی کرد. روش تست دقیق به نوع سنسور و سیستم مدیریت موتور خودرو بستگی دارد.
آیا خرابی سنسور دور موتور باعث افزایش مصرف سوخت میشود؟
در برخی موارد بله. اگر سنسور سیگنال نادرست یا نامنظم ارسال کند، ممکن است زمانبندی جرقهزنی و پاشش سوخت دچار اختلال شود.
با این حال افزایش مصرف سوخت میتواند دلایل زیادی داشته باشد و نباید صرفاً بر اساس این علامت، سنسور دور موتور را مقصر دانست.
آیا خرابی سنسور دور موتور باعث روشن شدن چراغ چک میشود؟
بله، خرابی یا اختلال در سیگنال سنسور میتواند باعث ثبت خطا در ECU و روشن شدن چراغ چک شود.
برای تشخیص دقیق بهتر است خودرو با دستگاه دیاگ بررسی شود و علاوه بر کد خطا، وضعیت سیمکشی و سیگنال سنسور نیز بررسی شود.
سنسور دور موتور در خودروهای ایرانی
سنسور دور موتور در بسیاری از خودروهای ایرانی استفاده میشود، اما نوع سنسور و مشخصات آن میتواند با توجه به مدل خودرو، موتور و ECU متفاوت باشد.
از جمله خودروهایی که برای آنها سنسورهای مختلف دور موتور در بازار قطعات یدکی وجود دارد میتوان به موارد زیر اشاره کرد:
- پراید
- پژو 405
- پژو پارس
- سمند
- تیبا
- پژو 206
- پژو 207
- رانا
- تندر 90
- دنا
- دنا پلاس
برای هر خودرو باید مدل دقیق، موتور، ECU، نوع سوکت و شماره فنی بررسی شود.
سنسور دور موتور ساژم و زیمنس چه تفاوتی دارند؟
در خودروهای ایرانی، سنسورهای مورد استفاده در سیستمهای مدیریت موتور مختلف ممکن است از نظر ساختار، سوکت و مشخصات فنی متفاوت باشند.
برای مثال، سنسور دور موتور مناسب سیستم ساژم (Sagem) الزاماً با سنسور مورد استفاده در سیستم زیمنس (Siemens) یکسان نیست.
بنابراین هنگام خرید نباید فقط بر اساس نام خودرو تصمیم گرفت؛ نوع ECU و مشخصات قطعه اهمیت زیادی دارد.
تفاوت سنسور دور موتور خودروهای مختلف
ممکن است دو خودرو از یک خانواده باشند اما سنسور دور موتور متفاوتی داشته باشند.
برای انتخاب سنسور مناسب باید موارد زیر بررسی شود:
- مدل خودرو
- سال تولید
- نوع موتور
- نوع ECU
- تعداد پایههای سوکت
- شکل سوکت
- طول سیم
- شکل پایه و بدنه سنسور
- شماره فنی قطعه
به همین دلیل، مقایسه سنسور قدیمی با نمونه جدید قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
آیا سنسور دور موتور قابل تعمیر است؟
در بیشتر موارد، سنسور دور موتور قطعهای است که در صورت خرابی تعویض میشود و تعمیر آن توصیه نمیشود.
البته قبل از تعویض باید مطمئن شد مشکل از خود سنسور است و ایراد از سیمکشی، سوکت، برقرسانی یا سایر قطعات مرتبط نیست.
هنگام خرید سنسور دور موتور به چه نکاتی توجه کنیم؟
برای خرید سنسور دور موتور مناسب، این موارد را بررسی کنید:
- مدل دقیق خودرو
- نوع موتور
- نوع ECU
- شکل و رنگ سوکت
- تعداد پایهها
- طول سیم
- شکل پایه و بدنه سنسور
- شماره فنی
- کیفیت ساخت و برند تولیدکننده
اگر سنسور قبلی خودرو را دارید، بهترین کار این است که مشخصات آن را با محصول جدید مقایسه کنید.
آیا سنسور دور موتور روی شتاب خودرو تأثیر دارد؟
سنسور دور موتور بهصورت مستقیم وظیفه افزایش شتاب را ندارد، اما اطلاعات آن برای کنترل دقیق موتور ضروری است.
اگر سنسور خراب باشد یا سیگنال نامناسب ارسال کند، عملکرد موتور و جرقهزنی ممکن است دچار اختلال شود و در نتیجه خودرو با مشکلاتی مانند ریپ زدن، بد کار کردن و کاهش عملکرد موتور مواجه شود.
آیا بعد از تعویض سنسور دور موتور نیاز به دیاگ داریم؟
در بسیاری از خودروها تعویض سنسور دور موتور به برنامهریزی خاصی نیاز ندارد. با این حال بهتر است پس از تعویض، خودرو بررسی و در صورت وجود خطای ثبتشده، ECU با دستگاه دیاگ بررسی شود.
اگر مشکل خودرو بعد از تعویض برطرف نشد، باید سیمکشی، سوکت و سایر عوامل مرتبط بررسی شوند.
سنسور دور موتور خراب بخریم یا تعویض کنیم؟
اگر تستهای لازم نشان دهد که خود سنسور خراب شده است، معمولاً تعویض سنسور بهترین راهحل است.
استفاده از سنسور بیکیفیت ممکن است باعث ایجاد مشکلاتی مانند قطع شدن سیگنال، بد روشن شدن خودرو یا خرابی مجدد شود. بنابراین هنگام خرید، کیفیت و سازگاری قطعه را جدی بگیرید.
جمعبندی
سنسور دور موتور یکی از قطعات کلیدی سیستم مدیریت موتور است که اطلاعات مربوط به سرعت و موقعیت میللنگ را در اختیار ECU قرار میدهد. خرابی این قطعه میتواند باعث خاموش شدن خودرو، بد روشن شدن، ریپ زدن و حتی روشن نشدن موتور شود.
برای تشخیص خرابی سنسور دور موتور، نباید تنها به یک علامت یا کد خطا اکتفا کرد. بررسی سنسور، سوکت، سیمکشی و سیستم مدیریت موتور در کنار یکدیگر، تشخیص دقیقتری ایجاد میکند.
هنگام خرید نیز حتماً مدل خودرو، موتور، ECU، سوکت و شماره فنی را بررسی کنید تا سنسور مناسب خودرو را انتخاب کنید.
سوالات متداول درباره سنسور دور موتور
سنسور دور موتور چیست؟
سنسور دور موتور قطعهای است که سرعت و موقعیت میللنگ را تشخیص داده و اطلاعات آن را به ECU ارسال میکند.
مهمترین علامت خرابی سنسور دور موتور چیست؟
روشن نشدن خودرو، خاموش شدن ناگهانی، بد روشن شدن و اختلال در عملکرد موتور از مهمترین علائم احتمالی خرابی سنسور دور موتور هستند.
آیا سنسور دور موتور باعث روشن نشدن خودرو میشود؟
بله. در صورت خرابی کامل سنسور یا قطع شدن سیگنال آن، ممکن است ECU نتواند موتور را بهدرستی کنترل کند و خودرو روشن نشود.
آیا سنسور دور موتور با سنسور میل لنگ یکی است؟
در بسیاری از خودروها، اصطلاح سنسور دور موتور و سنسور موقعیت میللنگ برای یک قطعه به کار میرود.
آیا هر سنسور دور موتوری به هر خودرو میخورد؟
خیر. نوع سنسور، ECU، سوکت، موتور و شماره فنی باید با خودرو مطابقت داشته باشد.
آیا خرابی سنسور دور موتور چراغ چک را روشن میکند؟
ممکن است. در صورت تشخیص اختلال در سیگنال سنسور، ECU میتواند خطای مربوط به آن را ثبت کرده و چراغ چک را روشن کند.
سنسور دور موتور را چگونه تست کنیم؟
تست دقیق به نوع سنسور بستگی دارد، اما بررسی با دستگاه دیاگ، کنترل سیمکشی و سوکت و اندازهگیری سیگنال سنسور از روشهای رایج عیبیابی هستند.
سنسور دور موتور هر چند وقت یکبار باید تعویض شود؟
سنسور دور موتور معمولاً زمان تعویض مشخصی ندارد و تا زمانی که عملکرد صحیح داشته باشد نیازی به تعویض نیست. در صورت خرابی یا ایجاد علائم، باید بررسی و در صورت نیاز تعویض شود.
آیا سنسور دور موتور روی مصرف سوخت تأثیر دارد؟
خرابی یا عملکرد نادرست سنسور میتواند در برخی شرایط باعث اختلال در جرقهزنی و پاشش سوخت و در نتیجه افزایش مصرف شود.
بهترین سنسور دور موتور کدام است؟
- بهترین سنسور، قطعهای است که از نظر کیفیت ساخت، مشخصات فنی، ECU، سوکت و شماره فنی با خودرو کاملاً سازگار باشد. صرفاً گرانتر بودن یک سنسور به معنی مناسبتر بودن آن نیست.
